Simple Computer

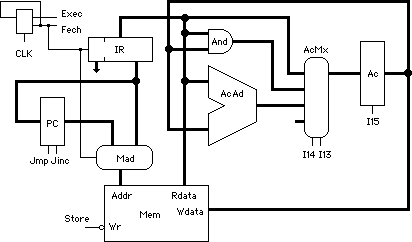

Block Diagram


(Compare to MIPS)

GateSim Code

; Simple Computer Implemented as Gates -- 2003 October 29
1600,40,3,40,44 ; run,ClkRate,PonDly,Trate,TrDly
;*DB* 2 ; enables debug mode

; RAM circuit:
Mem   RAM   16 Mad.11 - - - - - - - - - - - mwr \
        Ac.0 + + + + + + +  + + + + + + + +  ; write from Acc
0 DATA 06003 02005 04007 00004 08007 0F005 0C003 15
  ;    Ld  i3
  ;    Add i5
  ;    And dat
  ;i3  Shr
  ;    Sto dat
  ;i5  BZ  i5
  ;    Jmp i3
  ;dat 15
mwr   =     Store/
Mad.* Mux1  Exec PC.* IR.*
11 *

; Timing circuits
Exec  FF    Fech CLK
Fech  =     Exec.1  ; 180 out of phase with Exec
Egad  gate  Exec CLK
Egate gate  Egad
ExPls Pulse Egate   ; a (low) pulse late in Exec cycle
DoIt  gate  ExPls   ; a high pulse slightly later
Ftime gate  Fech CLK
Fgate gate  Ftime
Finc  Pulse Fgate   ; a (low) pulse late in Fech cycle
Fclk  gate  Finc    ; a high pulse slightly later

; Program Counter
PC    Renum PC0.0 + + + PC4.0 + + + PC8.0 + + + PCC.0 + + +
PC0   Cnt4  IR.0 + + + Fech Jinc
PC4   Cnt4  IR.4 + + + Fech Jmid
PC8   Cnt4  IR.8 + + + Fech Jhi
Fmid  gate  Fclk PC.0 + + +           ; enables PC mid to count
Fhi   gate  Fclk PC.0 + + +  + + + +  ; enables PC high to count
Jhi   gate  Fhi  Jump/ BZ/
Jmid  gate  Fmid Jump/ BZ/
Jinc  gate  Finc Jump/ BZ/
BZ/   gate  DoIt IR.13 + +  Inv.0 + + +  + + + +  + + + +  + + + +

; Instruction Register & decode
IR    Renum Ir0.0 + + + Ir4.0 + + + Ir8.0 + + + IrC.0 + + +
Ir0   Cnt4  Mem.0  + + + 0 Fclk
Ir4   Cnt4  Mem.4  + + + 0 Fclk
Ir8   Cnt4  Mem.8  + + + 0 Fclk
IrC   Cnt4  Mem.12 + + + 0 Fclk
Op   Decode IR.13 + + DoIt 1 1  ; decode the opcode:
Store/ =    Op.4
Jump/  =    Op.6

; ALU + Acc:
Ac    Renum Ac0.0 + + + Ac4.0 + + + Ac8.0 + + + AcC.0 + + +
Ac0   Cnt4  AWD.0  + + + 0 AcUp
Ac4   Cnt4  AWD.4  + + + 0 AcUp
Ac8   Cnt4  AWD.8  + + + 0 AcUp
AcC   Cnt4  AWD.12 + + + 0 AcUp
AcUp  gate  Op.0 Op.1 Op.2 Op.3
AWD.* Mux2  IR.13 IR.14  OpZ.* Sum.* And.* Mem.*
15 *
Nand.* gate Ac.* Mem.*
15 *
And.*  gate Nand.*
15 *
AcAd.* Add  Ac.* Mem.* Cy.*
15 *
Cout.* =    AcAd.*.0
15 *
Sum.*  =    AcAd.*.1
15 *
Cy    Renum 0 Cout.0 + +  + + + +  + + + +  + + + +
OpZ.* Mux2  IR.1 IR.2  Ac.* Inv.* Shr.* 0
15 *
Inv.* gate  Ac.*
15 *
Shr   Renum Ac.1 + + +  + + + +  + + + +  + + + ~

; Display...
ReBar gate RESET
CR    HEX  ReBar Exec CLK 0 0 DoIt Fclk
PC    HEX PC.11 - - -  - - - -  - - - -
Inst  HEX IR.15 - - -  - - - -  - - - -  - - - -
Ac    HEX Ac.15 - - -  - - - -  - - - -  - - - -
Add   HEX Sum.15 - - -  - - - -  - - - -  - - - -
AcMx  HEX AWD.15 - - -  - - - -  - - - -  - - - -
Adr   HEX Mad.11 - - -  - - - -  - - - -
Mem   HEX Mem.15 - - -  - - - -  - - - -  - - - -
w  HEX mwr
;

Rev.  2003 November 6
